高污染车间改造（打磨粉尘、VOCs喷涂、酸洗碱雾、焊烟油雾等），翻车从来不是"通风管细了"单点问题，而是通风收集效率、围护隔离等级、压差方向、排气筒达标、消防防爆五件事在图纸阶段没串成一条链。等装完发现产尘区是正压、彩钢板接缝漏风、排气筒高度不够、除尘系统没泄爆，环保验收打回、消防卡壳、车间互窜味，返工成本往往是新建的1.5倍。

昆山新旭航建设工程有限公司，建筑装修装饰专业承包贰级（D232163980，至2029-07）、安全生产许可证（苏JZ安许证字[2019]001962，至2028-05-28），扎根昆山开发区群益民营区近十年。在仁宝、汉达、安费诺、杰士德、创通电子、正和中泰等数十个涉及产尘/废气工序的厂房项目里，我们把高污染车间改造拆成"通风+隔离+合规"三条主线，按 GB 50019-2015、GB 16297-1996、GB 55037-2022、GB 15577-2018、DB32/4041-2021 等落地。以下是我们在这类项目中的完整做法。

一、先定性污染物：粉尘 / VOCs / 酸碱废气，系统不能混用

高污染车间设计第一步不是画风管，是列污染物清单：

• 粉尘类（打磨、切割、喷砂、配料）： 按 GB 15577-2018 做粉尘防爆，干式除尘总效率≥99.9%（对0.3μm），主风管风速18—24m/s、支管16—22m/s，房内保持负压800—1200Pa，门洞控制风速1.0—1.5m/s；
• VOCs类（喷涂、印刷、清洗）： 集气罩控制风速≥0.3m/s（GB/T 16758），整体收集时换气次数按溶剂挥发量算，通常≥15次/h，处理用沸石/活性炭+催化燃烧，排气筒15m（GB 16297 二级，非甲烷总烃≤120mg/m³）；
• 酸碱废气（酸洗、电镀、蚀刻）： 碱液/酸液喷淋塔处理，排气筒15—20m，风机壳体IP55以上、PP/FRP防腐，车间内管段接地电阻≤10Ω；
• 焊烟油雾： 设备自带过滤器+局部臂吸，厂房整体换气≥12次/h事故通风兜底（GB 50019-2015 6.4.3）。

新旭航在方案阶段即出《污染物-系统对应表》，不拿一套"大风量排风扇"应付所有工况。

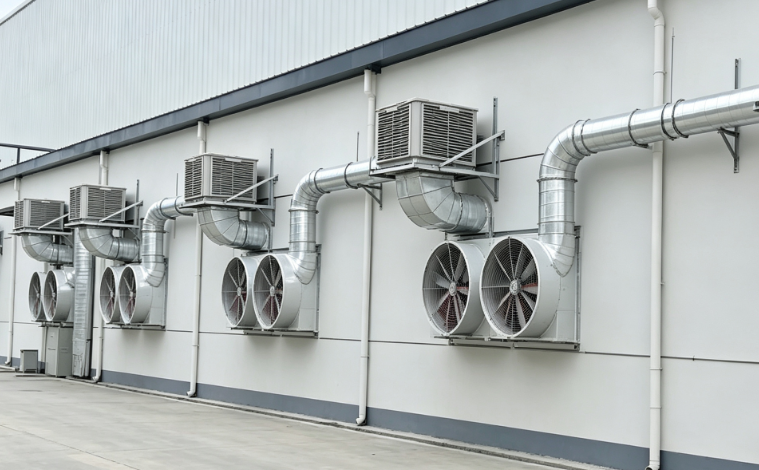

二、强力通风设计：不是"风量越大越好"，是收集效率+风量平衡

① 局部密闭优先于整体换气

GB/T 16758 口径：优先密闭罩/通风柜（操作口风速0.4—0.6m/s），其次外部罩，最后才整体换气。喷砂房、打磨台、印刷机烘箱必须做密闭罩或软帘集气，整体换气的收集效率达不到95%环评红线。

② 换气次数底线（整体收集或补偿通风）

• 产尘车间整体补偿通风：≥15次/h（GB 50019-2015）；
• 事故通风：≥12次/h，且与生产设备联锁，设备开风机先开、设备停风机延时5—10min停；
• 洁净背景区（如电子厂相邻组装区）：按 ISO 14644 等级定，十万级≥15次/h、万级≥50次/h。

③ 风量平衡与压差方向

产污区必须相对相邻区负压：粉尘/酸雾区对缓冲间-5Pa、缓冲间对洁净区-5Pa；洁净装配区对室外+10Pa、对产污区+10Pa以上。新旭航用 CFD 模拟开门瞬态气流，确保任何门开度下无反向流。

④ 风管与防爆硬指标

• 可燃粉尘风管风速≥18m/s防沉降，每隔一定距离设清灰口，弯头半径≥2.5D；
• 铝镁粉尘严禁正压吹送，干式除尘器本体设泄爆片（泄爆压力≤0.01MPa，避开人行方向≥5m）；
• 废气收集管路跨防火分区必须设防火阀（GB 50016）；
• VOCs管路设导除静电接地，非金属管表面电阻10⁶—10⁹Ω。

三、防污隔离围护：彩钢板不是"隔断"，是气压边界

高污染车间隔离的核心错误是"用轻钢龙骨+石膏板隔一下"，既不气密也不防腐。

① 围护材质分级

• 产尘/酸碱区：50mm岩棉净化彩钢板（A级、面板0.476mm镀锌或304不锈钢贴面），内表面环氧防腐涂层（酸碱区用PP板衬里）；
• 洁净背景区：常规岩棉彩钢板+环氧自流平；
• 绝对禁止：可燃夹芯彩钢板（消防强条 GB 55037-2022），昆山消防验收一票否决。

② 气密与接缝

板缝EPDM胶条+中性硅酮防霉胶双道（宽6—8mm），穿墙套管机械+化学双封，所有阴阳角R50圆弧满胶——这套节点和洁净室同标准，因为产污区边界漏风等于把污染物泵进洁净区。

③ 人流物流硬隔离

• 人员：更衣→风淋→气闸室（双门互锁），产污区人员回洁净区必须二次更衣；
• 物料：双层传递窗（机械互锁+UV或自净），严禁开门递料；
• 废渣：产尘区设独立负压废料气闸，粉尘灰斗密闭交危废资质单位（GB 18597-2023）。

④ 压差梯度落地值

产污区-10Pa → 缓冲间-5Pa → 一般区0Pa → 洁净装配区+10Pa → 室外+15Pa（相对），每级梯度≥5Pa，微压差计24h记录。

四、排气筒与环保验收：昆山属地口径

按昆高新2026年2月公示项目及DB32/4041-2021、DB32/3728-2020：

• 有组织废气排气筒高度≥15m，避开厂界和敏感点，设采样平台；
• 颗粒物执行GB 16297或DB32/3728（视炉窑/通用工业），非甲烷总烃执行DB32/4041-2021；
• 厂界无组织：颗粒物按GB 16297表2，厂区内NMHC按GB 37822-2019（1h均≤10mg/m³、任意次≤30mg/m³）；
• 危废贮存间按GB 18597-2023做防渗、通风、泄漏收集，不对外敞开；
• 排污许可申领在前，验收在后，未验先投按《排污许可管理条例》处罚。

新旭航在昆山政务中心窗口跑过数十次消防+环保并联验收，竣工图里排筒坐标、采样口、风机参数、除尘效率曲线全部留档。

五、机电一体：通风/隔离/消防/动力同一张图

高污染车间最忌通风归环保公司、彩钢板归装修队、消防归另一家：

• 排风管穿彩钢板套管谁开？装修开孔→机电补套管→装修再密封，三次作业；
• 产污区排烟阀与净化空调联动谁写逻辑？消防和BA各一套，火灾时净化空调不停=把烟抽进洁净区；
• 防爆区电气设备选型谁把关？普通装修队用普通插座=粉尘防爆验收不过。

新旭航"装修+机电+净化"一体：二级建造师审强条对照、8名项目经理统管四班（围护/通风/电气/消防）、25名技术员覆盖暖通/防爆/自控。FFU梁、排风支管、防爆接线盒、消防喷淋在BIM里先撞一遍，工厂开孔，现场不现割。

六、为什么高污染车间改造选新旭航

• 双证合规： 贰级装修资质+有效安许证，消防/环保/安监三线报审主体合法；
• 机电装修净化一体： 通风、隔离、除尘、防爆、消防联动同一责任体，不甩单项；
• 团队底盘： 6+8+25自有建制，懂GB 15577粉尘防爆、懂DB32/4041排放、懂GB 55037强条；
• 大厂背书： 仁宝/汉达/安费诺类电子厂对产尘工位（SMT打磨、连接器抛光）的隔离要求，沉淀为《高污染工序围护节点图集》；
• 全流程闭环： 从污染物清单→CFD模拟→强条对照→BIM预埋→淋水/PAO/泄爆测试→环保验收陪检，全链路留档。

七、2026趋势：从"装排风扇"到"环境绩效托管"

昆山环保验收已把"收集效率≥95%""排气筒在线比对""危废去向追溯"写进批复附件；消防侧GB 55037强条替代原GB 50016部分条文，老图纸直接作废。未来三年，能把通风节能（变频+热回收）、压差数据接MES、环保台账自动生成的服务商，才会留在高端制造供应商池里。

高污染车间改造，省钱的尽头是合规。通风量算错、隔离等级不够、排气筒差3米，任何一个点都能让整条产线在验收季停摆。选一家资质齐全、机电一体、懂昆山双验收口径的服务商，才叫真省钱。
